Оптимизация отходов и перемещения благодаря новейшему ПО для оператора

Быстрое распространение технологии Nesting в качестве комбинированного решения для раскроя и обработки с ЧПУ, в том числе для большого количества плит, также предъявляет высокие требования к программному обеспечению, составляющему схемы раскладки. Поэтому для станков серии DYNESTIC компания HOLZ-HER предлагает программное обеспечение BetterNest представляющее собой дополнительный модуль к программному обеспечению CAMPUS / NC Hops.

Этот модуль предлагается в варианте только для прямоугольных деталей или как версия для произвольных форм. Его совершенно новый алгоритм позволяет получать недостижимые раньше результаты раскладки с очень малым количеством отходов по сравнению с обычным ПО для Nesting. Несмотря на чрезвычайно широкий спектр возможностей , это программное обеспечение очень просто в использовании, поэтому с ним может работать любой пользователь в офисе или у станка, что повышает надежность технологических процессов.

Высокоэффективный стол Nesting

Технология Nesting для рационального производства. При использовании технологии Nesting пористая изнашиваемая пластина (чаще всего тонкая плита из МДФ) прилегает под воздействием вакуума к столу станка. Она работает как своего рода «плоская присоска» для укладки обрабатываемых деталей. Благодаря технологии Nesting возможна оптимизированная обработка и раскрой листовых и плитных материалов.

• Для форматного раскроя согласно подготовленным схемам раскроя на столе Nesting.
• Обработка деталей на размещаемых вручную вакуумных присосках.
• Малый шаг элементов стола Nesting от HOLZ-HER — всего 50 мм — гарантирует хорошее распределение вакуума по всей площади стола.

Убедительные результаты обработки

Уже в стандартной комплектации станок DYNESTIC 7505 и 7507 оснащается комплектной сверлильной головкой с 14 шпинделями и пазовальной пилой. Если требуется повысить производительность сверления, можно использовать сверлильную головку XL, имеющую до 24 сверлильных шпинделей и пазовальную пилу для оси X.

• 6-местное устройство смены инструментов интегрировано в станину станка и защищено кожухом от пыли и стружки. Перемещение кожуха выполняется пневматическим приводом. Возможно расширение до 12 мест.
• В качестве опции также с расширением устройства смены инструментов для осей X/Y с целью использования угловой передачи DYNESTIC.

Надпись DYNESTIC на станке имеет светодиодную подсветку. В зависимости от цвета этой подсветки оператор может сразу определить рабочее состояние станка.

• Зеленая надпись: станок готов к работе
• Оранжевая надпись: станок работает
• Красная надпись: станок не готов к работе

TouchTool — это идеальная система для измерения длины инструмента, которая корректирует соответствующие значения в базе данных инструментов. Кроме того, она позволяет заблаговременно распознать возможность поломки инструмента.

Прецизионный измерительный щуп TouchProbe с керамической головкой измеряет длину и глубину детали, а также толщину материала и передает полученные данные в систему управления станка с ЧПУ. Это позволяет автоматически корректировать измерения размеров в программе.

TouchLabel — идеальное решение для этикетирования

Сенсорный экран с диагональю 21,5" обеспечивает прекрасный обзор результатов обработки по технологии Nesting. При прикосновении к детали на экране входящий в комплект принтер этикеток печатает самоклеящиеся этикетки со штриховыми кодами.

При этом встроенный программный модуль CAMPUS позволяет печатать этикетки с текстом и штриховым кодом (в формате штрихового кода и 2D Data Matrix). Само собой разумеется, что возможно индивидуальное изменение этикеток со штриховыми кодами с помощью редактора шаблонов этикеток.

Промышленный принтер Direct Label удобно размещен в защитном кожухе в подвижной стойке станка с технологией Nesting. Программное обеспечение станка CAMPUS и ПО для раскладки деталей BetterNest автоматически создают и передают данные о размещении этикеток.

Станок поочередно захватывает этикетки с принтера с помощью поворачиваемого на 90° штемпеля и автоматически размещает их на плите перед обработкой по технологии Nesting. Возможна печать как обычного текста, так и штриховых кодов (Strichcode и 2D Data-Matrix). Также интегрирован редактор шаблонов этикеток, позволяющий использовать переменные этикеток.

Один станок — безграничные возможности

Благодаря различным опциям модели DYNESTIC идеально подходят для обработки самых разных материалов. Работа с чувствительными и тяжелыми материалами облегчается благодаря воздушной подушке. Опция ColdGun особенно хорошо подходит для пластмасс, алюминия и композитных материалов. Благодаря ей детали и фреза всегда остаются холодными. Таким образом, данная опция гарантирует чрезвычайно долгий срок службы инструментов. Ниже представлен список некоторых материалов, которые могут обрабатываться на станках DYNESTIC.

• Плексиглас
• Пластмасса
• Акриловый камень
• Композитные алюминиевые материалы
• Материалы с алюминиевым сердечником
• Алюминиевые профили
• Плитные древесные материалы
• Плиты из МДФ
• Клееные щиты из массивной древесины

Эргономическая конструкция рабочего места приобретает все большее значение. Для станков серии DYNESTIC компания HOLZ-HER предлагает специально разработанный пульт управления, оснащенный монитором с диагональю 21,5" и соотношением сторон 16 : 9, который гарантирует идеальные условия работы для оператора.

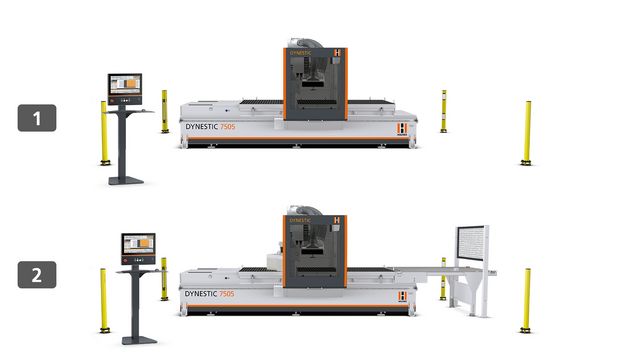

В качестве опции и в зависимости от комплектации станка можно выбрать пульт с передвижной стойкой. Ролики на стойке позволяют разместить пульт именно там, где это удобнее всего с точки зрения рабочего процесса.

Возможность в качестве опции упереть заготовки об переднюю упорную планку делает станки серии DYNESTIC еще более гибкими в эксплуатации. Форматированные заготовки можно создавать и редактировать без особых усилий. Специальные присоски для стола с координатной сеткой позволяют, например, сверлить горизонтальные отверстия и обрабатывать профили на самых разных деталях.

На станках DYNESTIC 7505 и DYNESTIC 7507 вакуумные насосы встроены в станину и поэтому не занимают много места. Данные высокопроизводительные и эффективные вакуумные насосы надежно удерживают детали. Кроме того, эти вакуумные насосы сухого (безмасляного) типа отличаются низким уровнем шума и чрезвычайно малыми требованиями к техническому обслуживанию.

При использовании нескольких насосов интеллектуальная программируемая система управления вакуумом ECO VAC обеспечивает необходимый уровень вакуума.
